流程中心概览 ​

这篇是后台入口说明。逐步设计流程看 工作流快速开始。Flow 官方端口是 8081，8581 是 Report。

进阶设计器实战在 Docs PRO 工作流，不影响开源功能。

流程中心基于 Flowable 工作流引擎构建，提供可视化的流程设计、流程运行监控和任务处理能力，覆盖从建模到执行的完整生命周期。

功能入口 ​

登录后点左侧 流程中心。演示站子菜单是：

  • 流程模型 — /flow/model，卡片式模型库
  • 流程分类 — 模型分类
  • 流程表达式 — 表达式
  • 流程监控 — 运行中的实例

待办在工作台 / 流程中心里，不是「任务管理」这个名字。

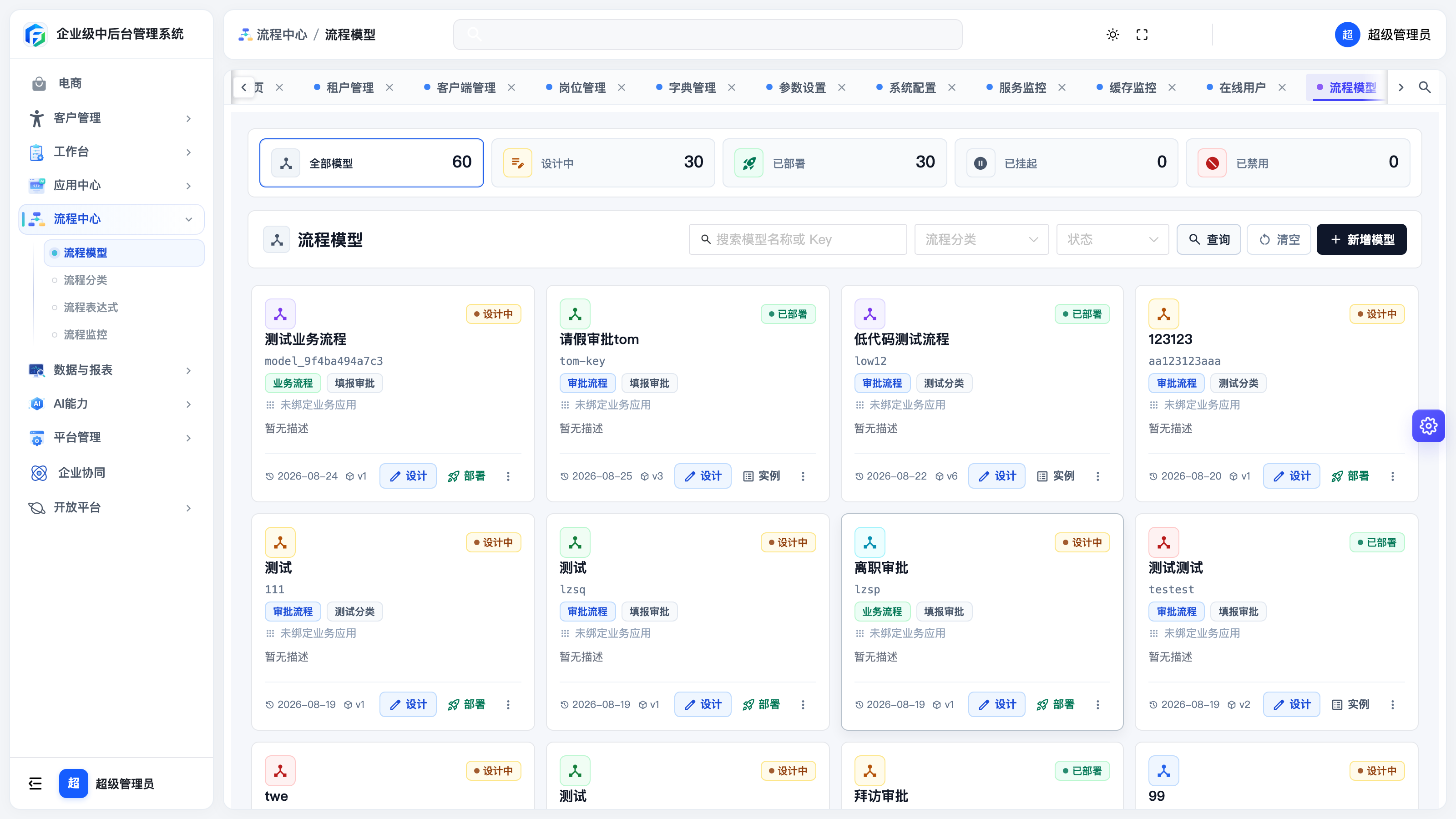

流程模型

2026-08-26 演示站实拍。页顶统计：全部模型、设计中、已部署、已挂起、已禁用。搜索：模型名称或 Key、流程分类、状态。主按钮是 新增模型。卡片上有状态（设计中 / 已部署）、类型标签（业务流程 / 审批流程）、是否填报审批、是否绑定业务应用、版本、设计 / 部署 / 实例。

模型管理 ​

模型从 流程中心 → 流程模型 建。没有单独的「流程定义」菜单；部署后卡片状态变成「已部署」，版本号在卡片底部。

创建模型 ​

点 新增模型。

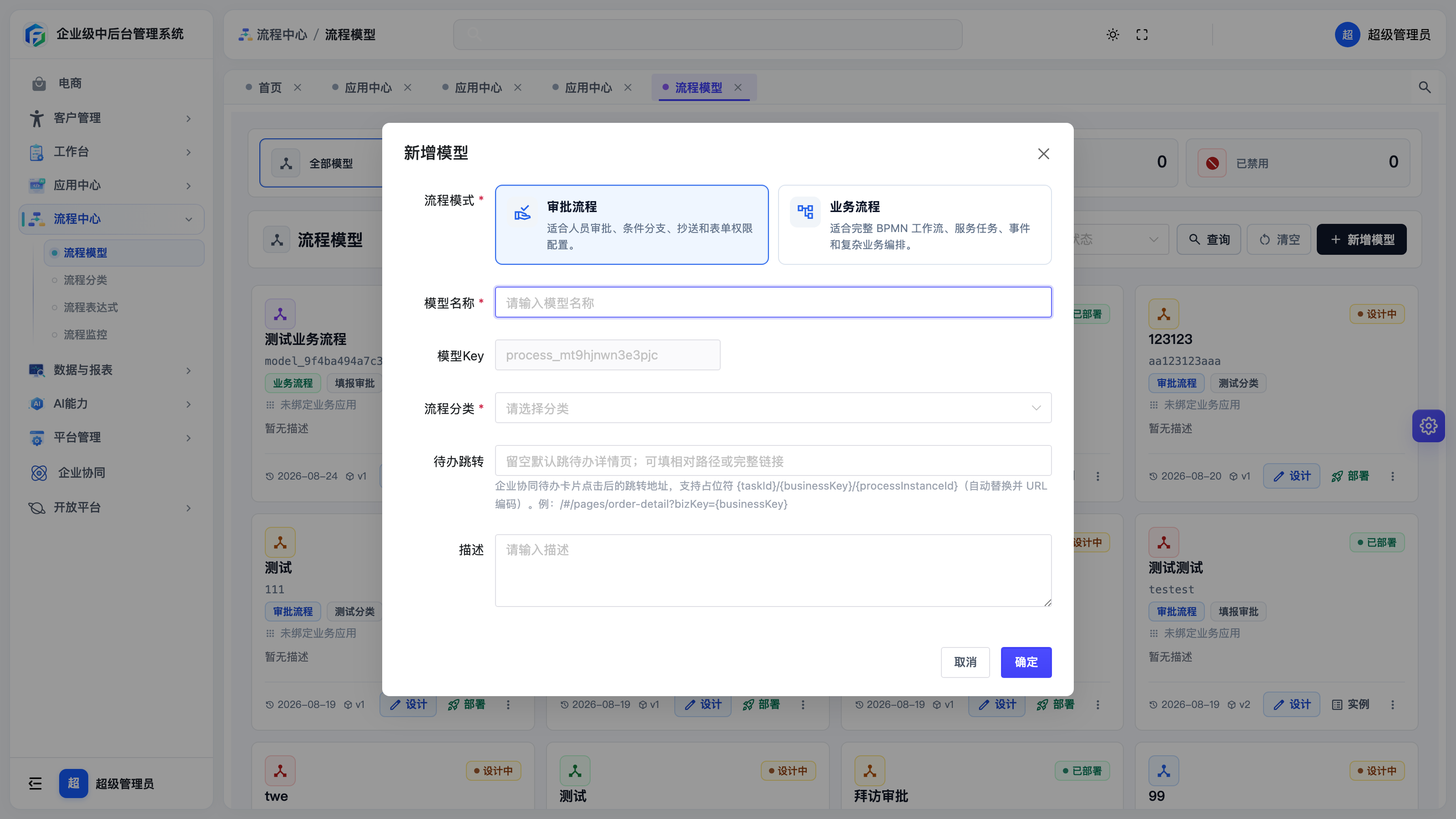

新增模型

2026-08-26 演示站实拍。

字段必填说明
流程模式是审批流程：人员审批、条件分支、抄送、表单权限。业务流程：完整 BPMN、服务任务、事件、复杂编排
模型名称是显示名
模型 Key否系统会预填一串，如 process_mt9hjwn3e3pjc
流程分类是来自「流程分类」页
待办跳转否企业协同待办卡片点进去的地址。留空走默认待办详情。支持 {taskId} / {businessKey} / {processInstanceId}
描述否备注

设计流程 ​

卡片上点 设计，会先出「正在打开流程设计器」遮罩，再开画布。也可进 /flow/design：空模型默认是审批模式，画布上只有 发起人 → 结束，中间一个 + 加节点。

审批画布

2026-08-26 演示站实拍。顶栏左侧：返回 / 流程设计 / 更多设置。右侧：更改记录 / AI生成 / 保存草稿 / 发布部署。左下角缩放。

审批模式不是左侧拖元件，而是点 + 往发起人和结束之间插节点。从「业务流程」模型点设计，打开的是 BPMN 全屏画布（预览 XML、验证流程、开始/结束/网关/用户任务/服务任务）。

BPMN 画布

节点属性和连线见 BPMN 流程设计器。

部署 ​

未部署的卡片有 部署。点开是确认框：「确定要部署「xxx」吗？部署后流程将可以发起。」

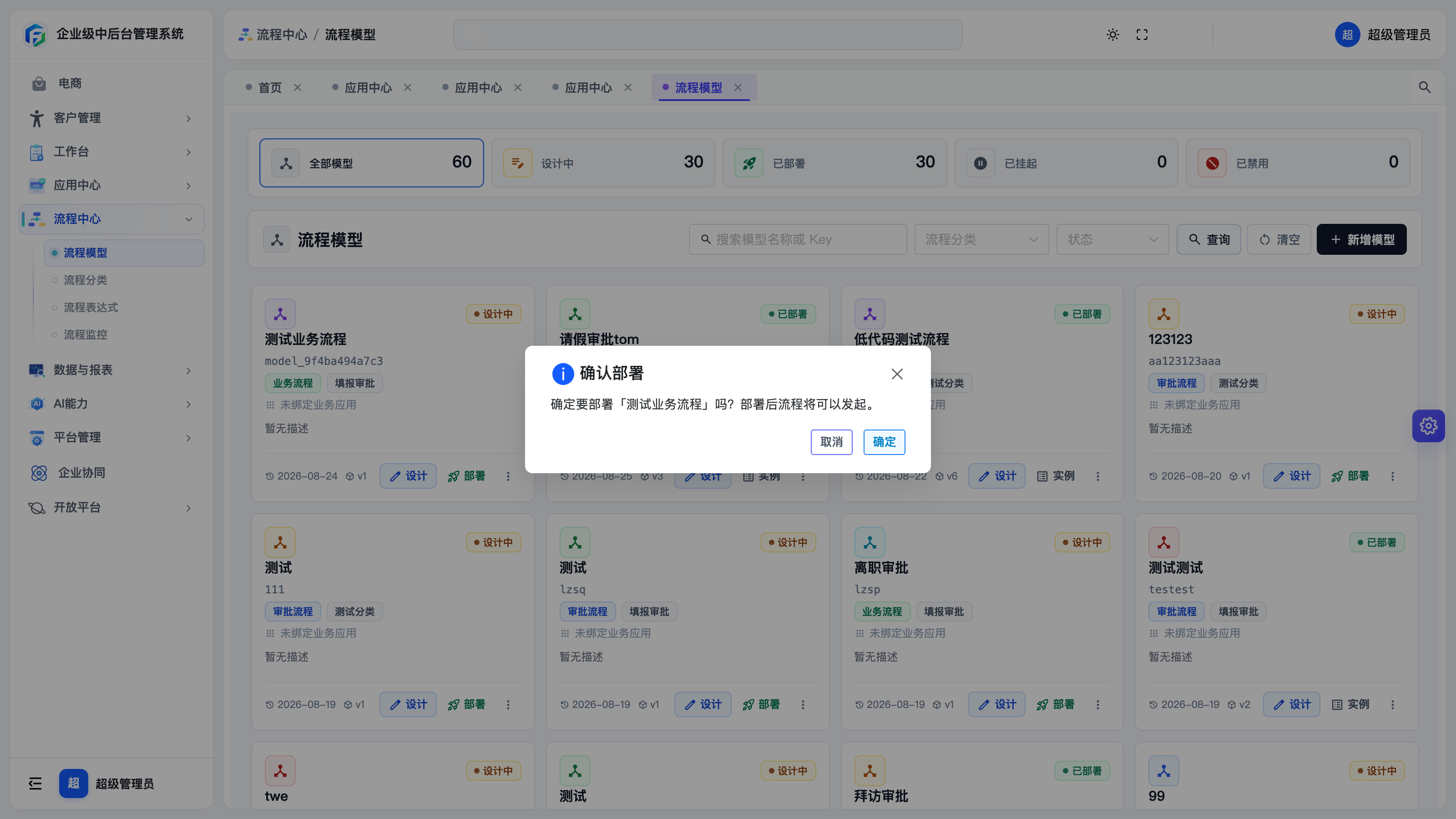

确认部署

已部署的卡片把「部署」换成 实例，点进去是流程监控并带上 ?modelKey=。

流程分类 ​

流程中心 → 流程分类 /flow/category。

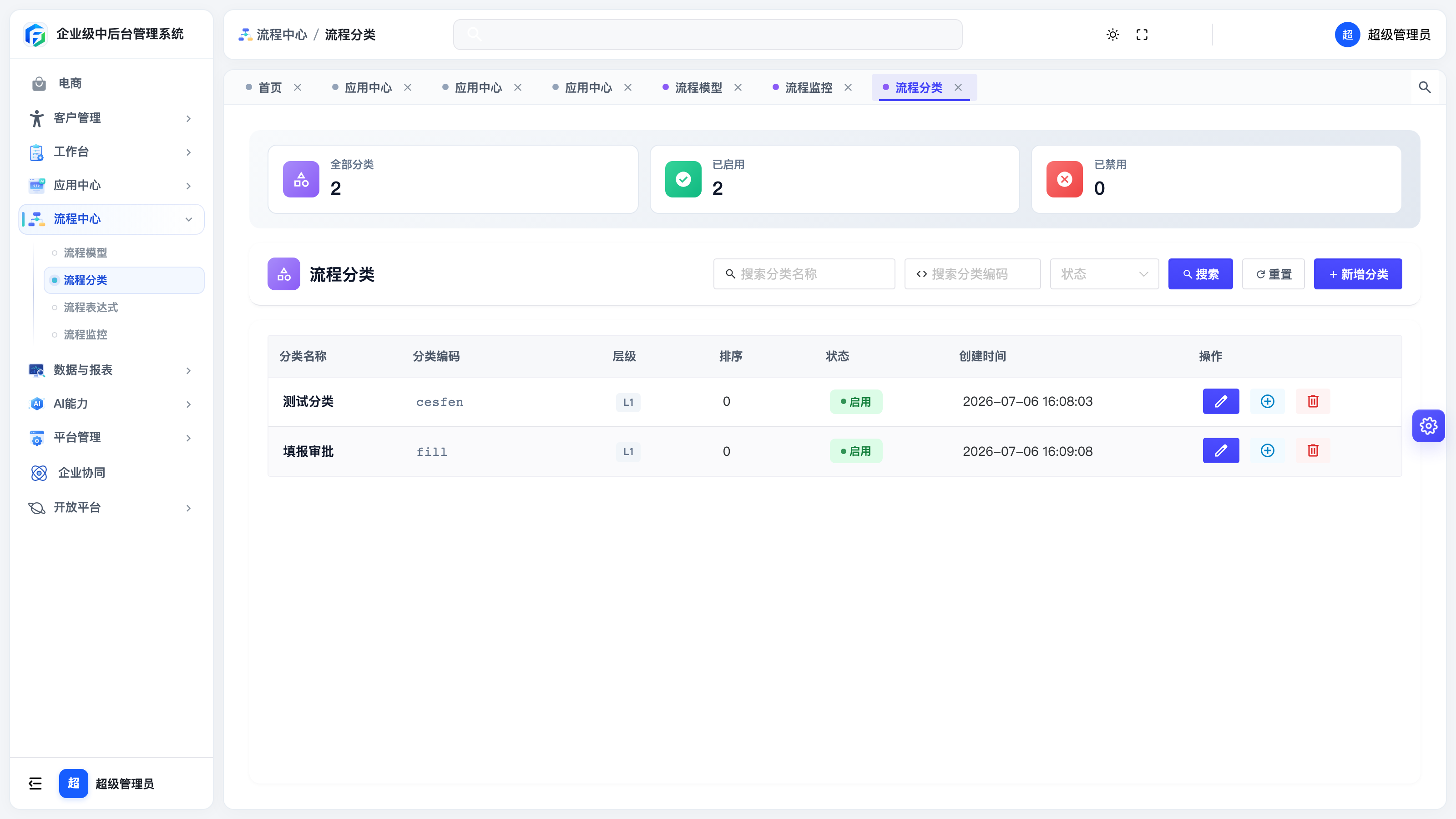

流程分类

页顶：全部分类 / 已启用 / 已禁用。搜索：分类名称、分类编码、状态。主按钮 新增分类。列表列：分类名称、分类编码、层级、排序、状态、创建时间。演示有「测试分类」「填报审批」两条 L1。

流程表达式 ​

流程中心 → 流程表达式 /flow/spelTemplate。给办理人、条件复用的 SpEL 模板。

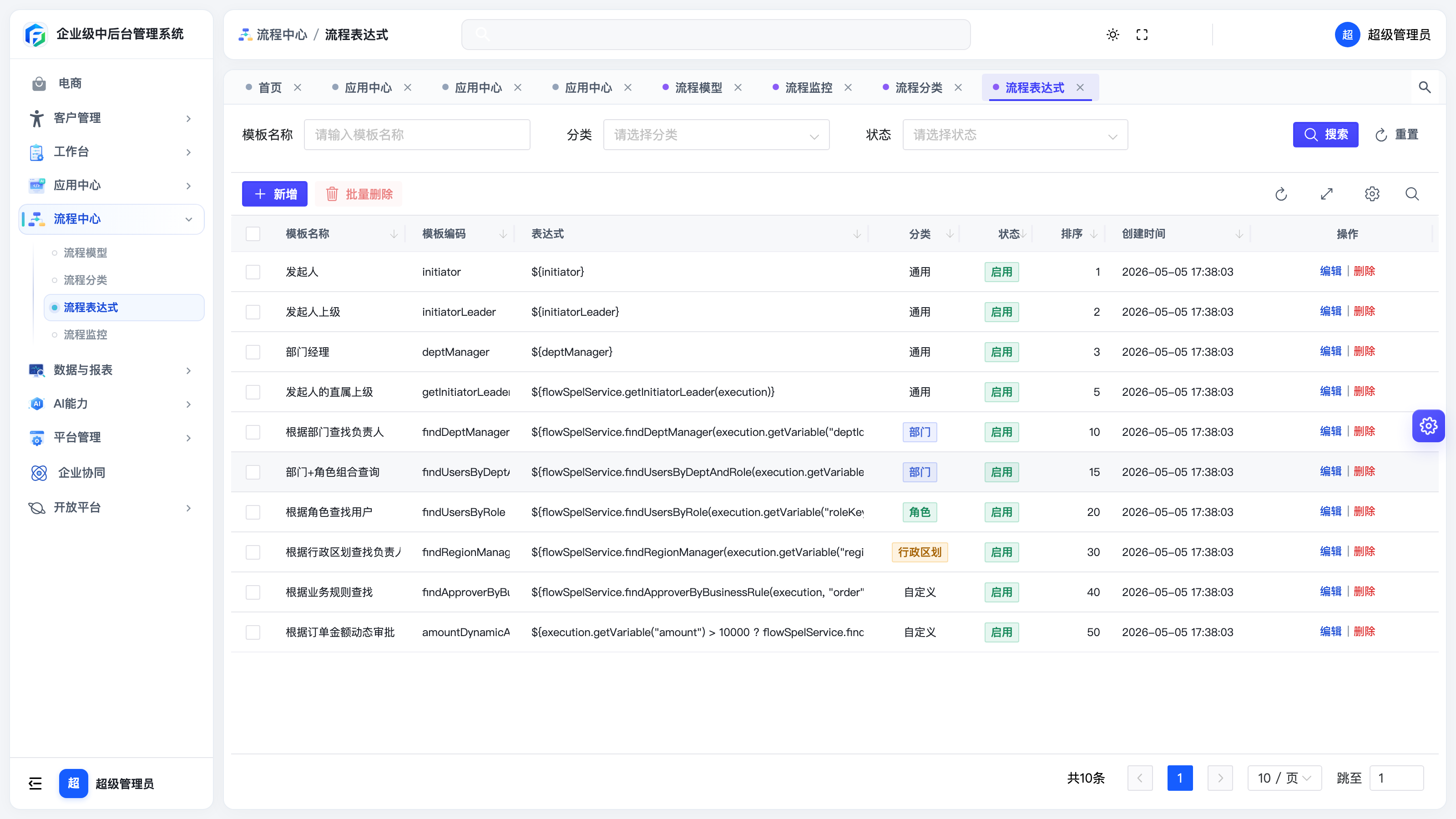

流程表达式

搜索：模板名称、分类、状态。主按钮 新增 / 批量删除。列表列：模板名称、模板编码、表达式、分类、状态、排序、创建时间。演示预置 ${initiator}、${initiatorLeader}、${deptManager} 以及 flowSpelService.findUsersByRole(...) 这类。

流程实例 ​

演示站这一页叫 流程中心 → 流程监控（路由 /flow/monitor），不是「流程实例」。

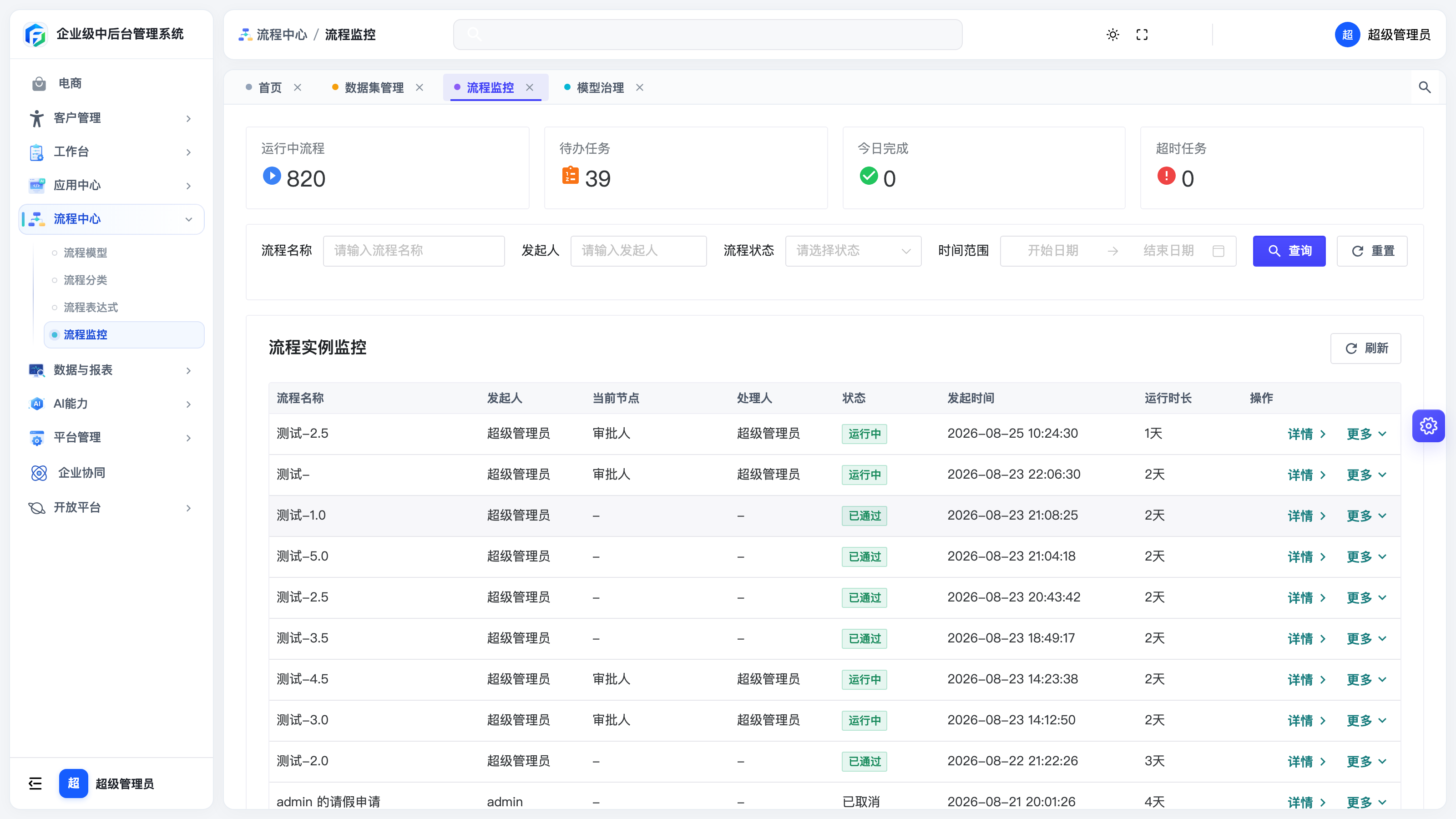

流程监控

2026-08-26 演示站实拍。页顶统计：运行中流程、待办任务、今日完成、超时任务。搜索：流程名称、发起人、流程状态、时间范围。列表列：流程名称、发起人、当前节点、处理人、状态、发起时间、运行时长、操作。行操作是 详情 / 更多。状态可见运行中 / 已通过 / 已取消。

流程实例是流程定义的实际运行实例：

  1. 进入 流程中心 → 流程监控
  2. 列表展示所有正在运行和已结束的流程
  3. 每个实例包含：发起人、当前节点、开始时间、状态
  4. 行操作 详情 打开「流程实例详情」抽屉，里面有处理历史（发起 / 待处理）。

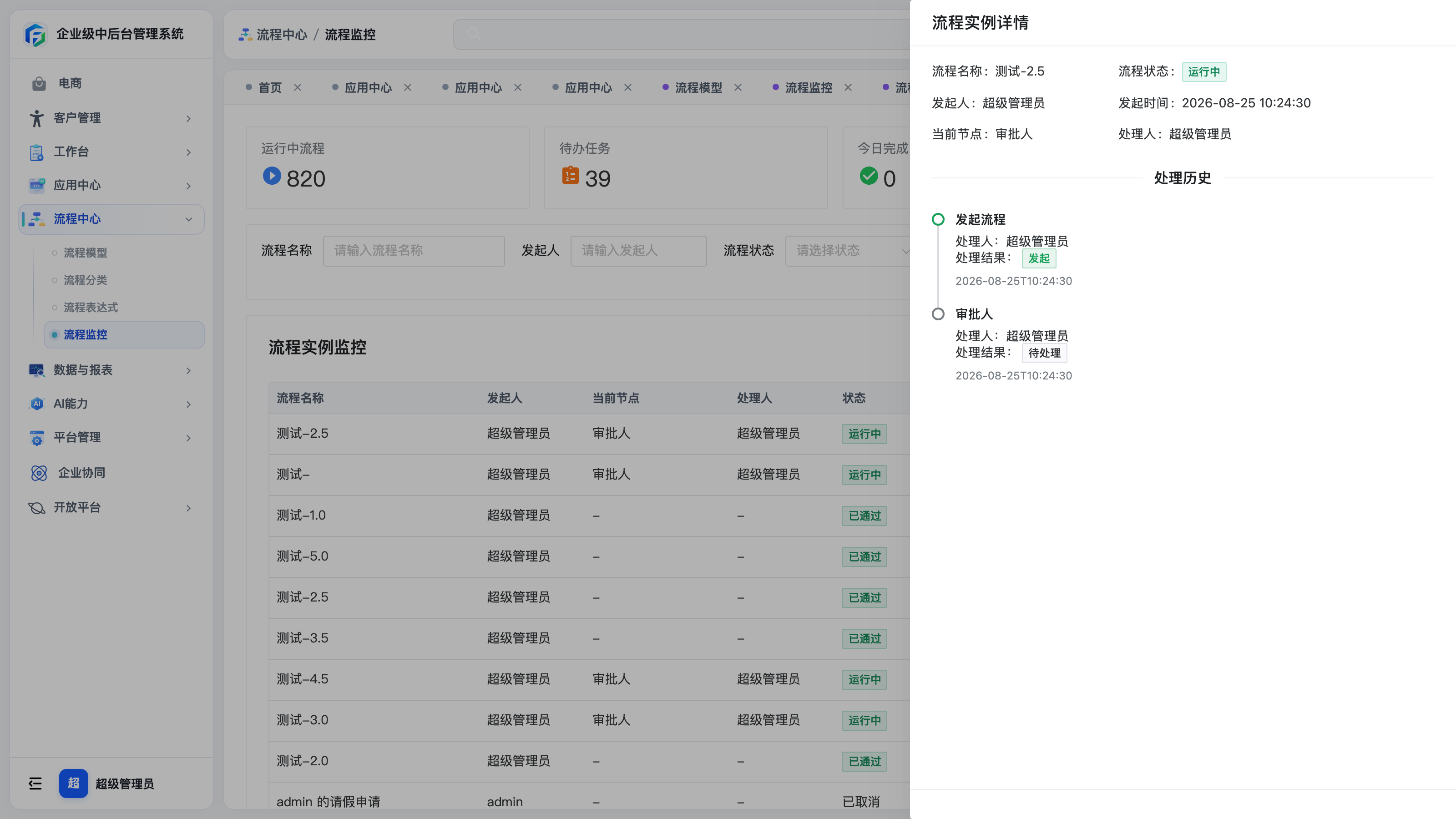

流程实例详情

版本历史 /flow/version 必须带 modelId，从模型进，不要单独打开。

任务管理 ​

待办不在流程中心。去 工作台 → 我的待办 /flow/todo，已办是 /flow/done。见 待办已办和流程时间轴。

流程绑定 ​

在 Forge Admin 中，流程可与业务表关联：

  1. 在应用中心中创建应用和数据表
  2. 在数据表的配置中，设置流程绑定关系
  3. 业务数据提交后自动启动绑定的流程实例
  4. 审批通过/驳回后，自动更新业务数据状态
